一、适用标准：

依据GA 6-2004消防员灭火防护靴标准，对鞋靴面材料的热辐射测试要求设计。

二、原理：

让试验材料在可调节温度的辐射罩下承受一定的时间热辐射，然后检查材料性能。

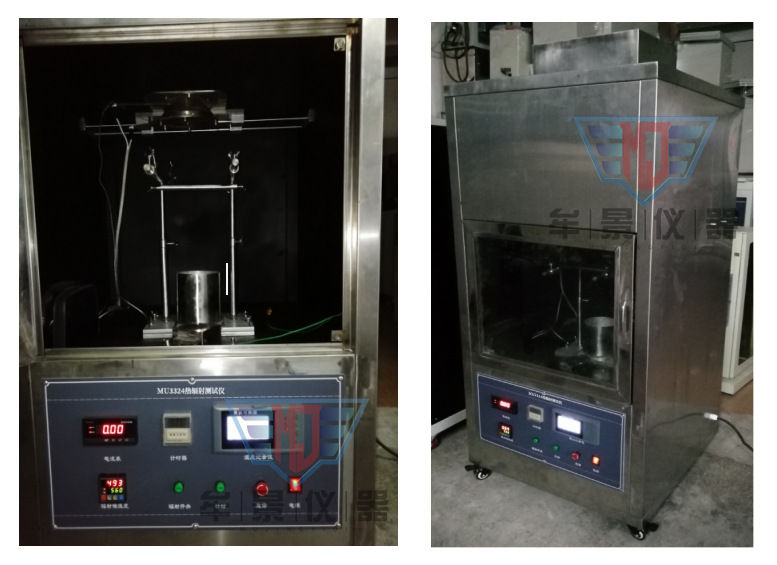

1、 由耐火材料构成的试验箱，并装配有一无强力吸气的排气装置，容积：长×宽×高650×650×900。

2、 由耐火材料做成的放置试样的试样架。

3、 固定辐射罩架子。

4、 辐射罩：为锥形辐射源，材料为不锈钢金属发热管，功率为500W（内径100mm，外径110mm），外罩有保温材料。

5、 滴落物收集盘：不锈钢材质制作。距离样品架300mm，盘大小内径为120mm，高度120mm，底部密封的圆柱形。

6、 支架：用于支撑加热器以及辐射样品支架，高度500mm。

7、 热流计：工作范围10KW/m2。

8、 计时器：0~99.99/S/M/H可随意设定。

10、温度调节装置：由直径为10mm，厚度为2mm的圆铜片组成，铜片中心有一只与温度调节器相连的热电偶，试验温度可调节到300℃。

11、与记录仪兼容的热电偶。

12、控制器：无纸记录仪，7寸液晶屏，设定温度，实时记录数据并通过移动存储导出，可电脑观看实时数据。

13、空调室：温度23±2℃，相对湿度65±5%。
